Montageset für Porenbetonwände

Montageset für Porenbetonwände

Schiebetüren können an Wänden aus Porenbeton (Gasbeton, Ytong, Suporex) montiert werden. Aufgrund der spezifischen, porösen Struktur von Porenbeton werden für die Montage von Schiebetüren an solchen Wänden spezielle Dübel empfohlen, die für die Befestigung in weichen Baustoffen vorgesehen sind.

Die Dübel verfügen über ein spiralförmiges Außengewinde, das sich beim Eindrehen ausdehnt, sich eng an die poröse Struktur des Materials anpasst und so eine stabile und sichere Befestigung gewährleistet. Die Dübel sind für die Vorsteckmontage vorgesehen.

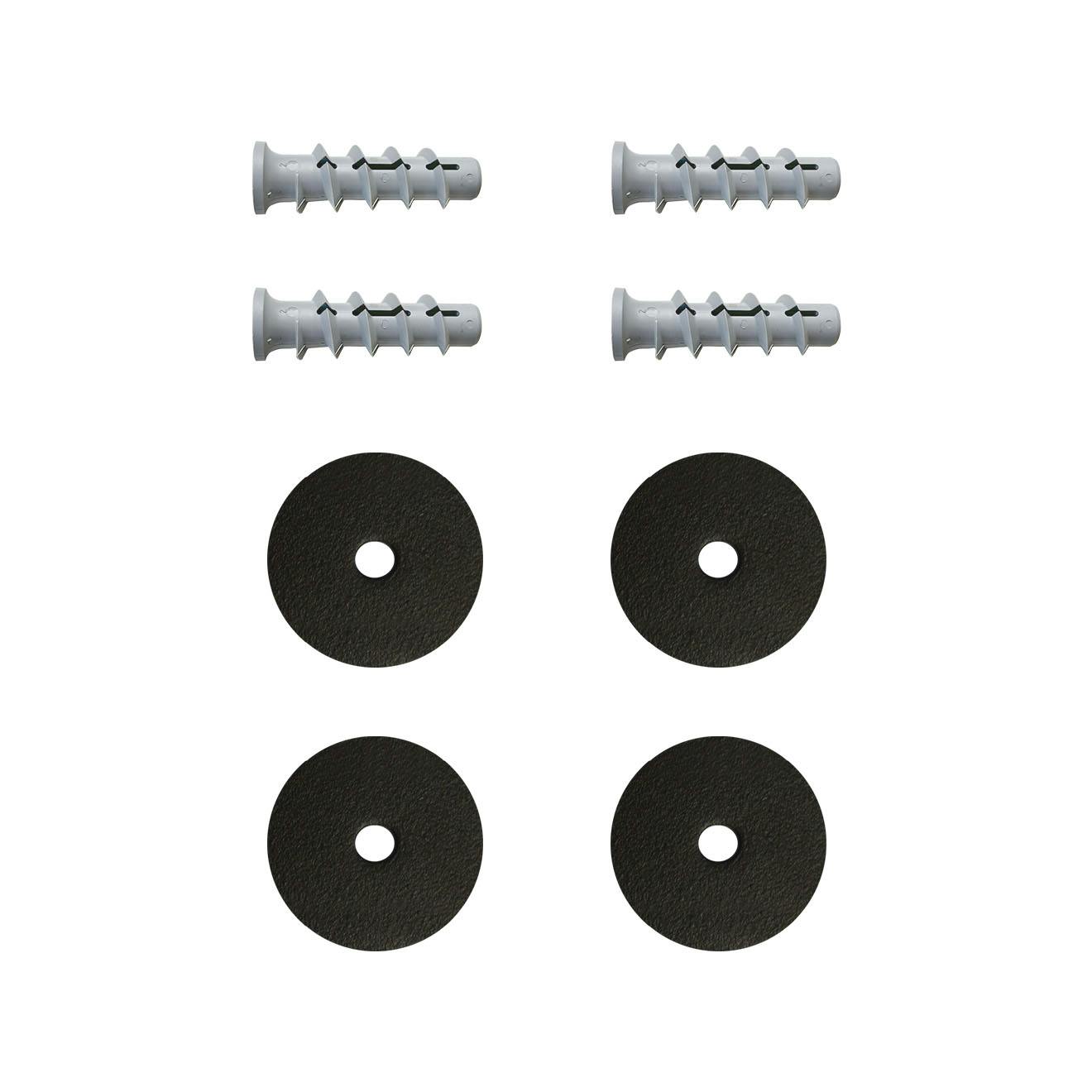

Komplettes Set enthält:

• Befestigungsdübel und Schrauben in der Anzahl der Löcher in der Führungsschiene
• Metallverstärkungsscheiben in der Anzahl der Löcher in der Führungsschiene

Wie berechnet man die Länge der Führungsschiene?

Die Anzahl der Dübel und Schrauben im Set hängt von der Anzahl der Löcher in der Führungsschiene ab. Die Anzahl dieser Löcher hängt wiederum von der Länge der Führungsschiene ab.

Die Länge der Führungsschiene hängt von der Breite der Türflügel ab. Standardmäßig gehen wir davon aus, dass sie doppelt so lang wie die Breite der Tür selbst sein sollte.

Länge der Führungsschiene für Standard-Einzeltüren:

• für 70 cm Türen --> 140 cm
• für 80 cm Türen --> 160 cm
• für 90 cm Türen --> 180 cm
• für 100 cm Türen --> 200 cm
• für 110 cm Türen --> 220 cm
• für 120 cm Türen --> 240 cm

Länge der Führungsschiene für Standard-Doppeltüren:

• für 2x45 cm Türen --> 180 cm
• für 2x55 cm Türen --> 220 cm
• für 2x60 cm Türen --> 240 cm
• für 2x70 cm Türen --> 280 cm
• für 2x80 cm Türen --> 320 cm
• für 2x90 cm Türen --> 360 cm
• für 2x100 cm Türen --> 400 cm
• für 2x110 cm Türen --> 440 cm

Montageset für Porenbetonwände für Schiebetüren

Die von uns angebotenen Dübel sind für die Montage geeignet:

• Standard ein- oder zweiflügelige Systeme (BEACHTUNG: die Verwendung zusätzlicher Distanzhülsen oder nicht standardmäßiger Bypass-Konfigurationen ist ausgeschlossen)
• auf Wänden mit einer Mindestdicke von 8 cm
• BEACHTUNG: dieses Set ist nicht für den Einsatz mit dem Top Ceiling-System bestimmt.

Das maximal zulässige Gewicht für einen Dübelsatz hängt davon ab:

• Gesamtgewicht der Tür und des Systems
• Anzahl der Führungsschienen-Befestigungspunkte (die von der Länge der Führungsschiene und der Art des Systems abhängt)
• Qualität der verwendeten Porenbetonsteine – am langlebigsten und geeignetsten ist hochwertiger Porenbeton namhafter Hersteller – die Verwendung minderwertiger Porenbeton, der nicht den Normen entspricht, kann zu einer Reduzierung der zulässigen Belastungen führen.

Vergewissern Sie sich vor dem Kauf einer Tür, dass das ausgewählte Türmodell und der Systemtyp für die Montage an einer Porenbetonwand geeignet sind. Dies kann in den Tabellen überprüft werden, die die Verwendungsmöglichkeiten des Montagesets für Porenbetonwände: für das Smart-System und das Standard-System zeigen.

Verstärkungsscheiben aus Metall

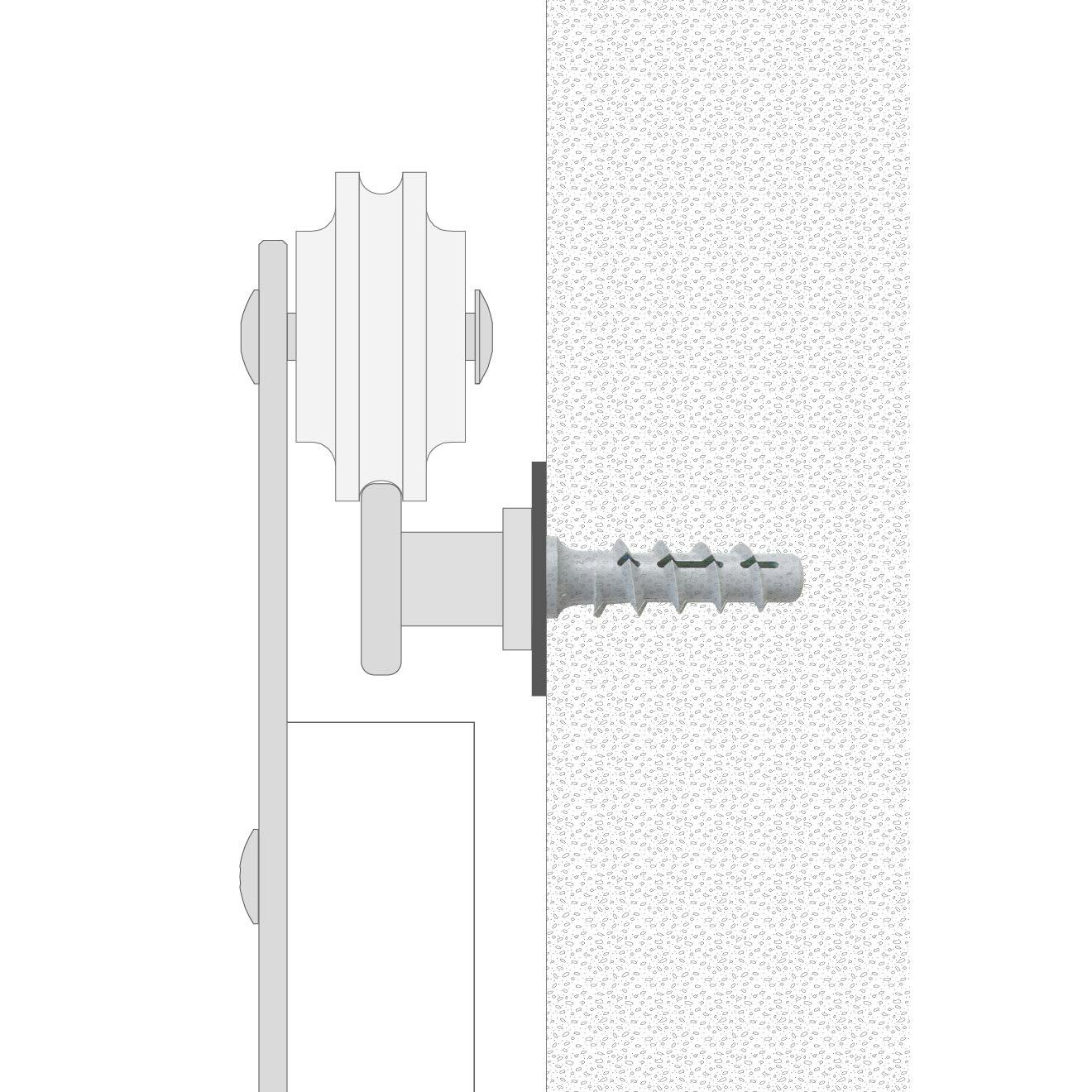

Die Verstärkung soll vor Verformungen schützen, die durch das Einsinken der Hülsen in die Wand unter dem Einfluss des Türgewichts entstehen. Wir bieten Verstärkung in Form von Metallplatten mit einer Dicke von 0,2 cm, einem Durchmesser von 6 cm und einer schwarzen Farbe, deren Anzahl an die Anzahl der Löcher in der Führung angepasst ist und die als Unterlegscheiben für die Hülsen dienen.

Spezifikation und Montageanleitung

• Möglichkeit der Verwendung eines Montageset für Porenbetonwände für einzelne Türmodelle mit dem Smart-System
• Möglichkeit der Verwendung eines Montageset für Porenbetonwände für einzelne Türmodelle mit dem Standard-System
• Möglichkeit der Verwendung eines Montageset für Porenbetonwände für einzelne Türmodelle mit dem Top-Wall-System
• Montageanleitung für Set für Porenbetonwände
• Anleitung zur Wandmontage – Spezifikation
